MANFRI · СЕНСОРНЫЕ РЕШЕНИЯ
Датчик температуры класса A для поверхностного монтажа «PT100» с полиимидным клеем
• Элемент класса A PT100 RTD для высокой точности
• Конструкция для поверхностного монтажа с полиимидным клеем
• Тонкая конструкция для быстрого теплового отклика
• Стабильный выходной сигнал сопротивления с высокой повторяемостью
• Доступны индивидуальные варианты кабелей и креплений
• Промышленность, HVAC и системы контроля температуры
Возможен заказ датчиков, кабелей и разъемов по индивидуальному заказу.
Ознакомьтесь с нашими возможностями по индивидуальной настройке →
Ознакомьтесь с нашими возможностями по индивидуальной настройке →

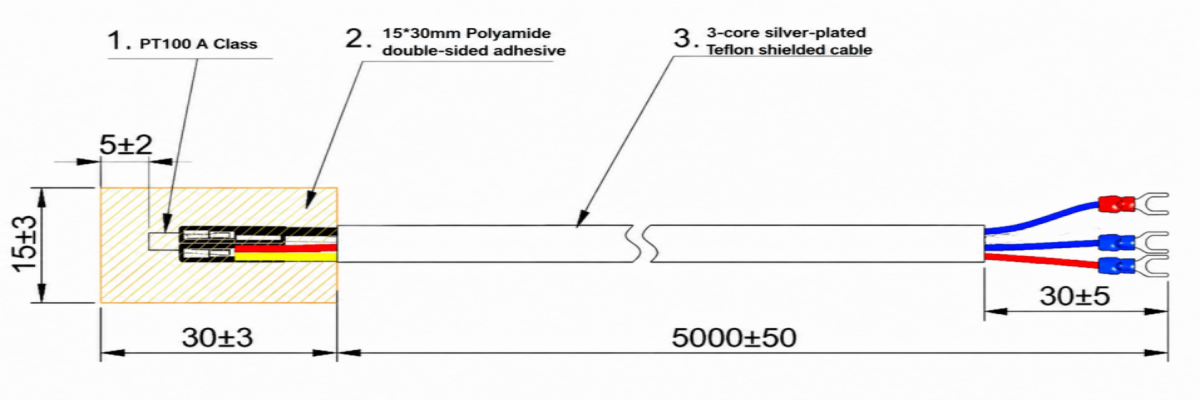

Технический чертеж
Технические данные
Чувствительный элемент: PT100 RTD (IEC 60751)
Точность датчика: IEC 60751 Класс А: ±()0.15°C + 0.002 × температура
Диапазон рабочих температур: от -200°C до +500°C
Датчик корпуса: Полиамидный двухсторонний клейкий корпус
Кабель: тефлон с кабелем из нержавеющей стали
Клемма: вилочная клемма
Доступные варианты
|
Кабель |
Нержавеющий стальной кабель, кабель TPE, кабель XLPE, кабель PTFE, кабель FEP, кабель PFA, кабель из стекловолокна, кабель с минеральной изоляцией |
|
Длина кабеля |
100 мм - 1000 мм, пользовательские длины доступны по запросу |
|
Разъем / Подключение |
2.5 мм/ч 3.5 Мм аудиоразъем, RJ11 / RJ12 / RJ45 / RJ50 разъемы, M5 / M8 / M12 разъемы, GX12 разъем, разъемы XH/PH/SM/JST, 5557 Разъем (Molex KK), терминал Fork spade |
|
Корпус |
Сверхформированное жилье, корпус из нержавеющей стали закрытого типа (SS304 / SS316), корпус с резьбой, корпус с весенней загрузкой. Жилье с кольцевым уплотнением, жилье с минеральной изоляцией, жилье на поверхности горы, жилье с головной установкой. Игольное жилье |
